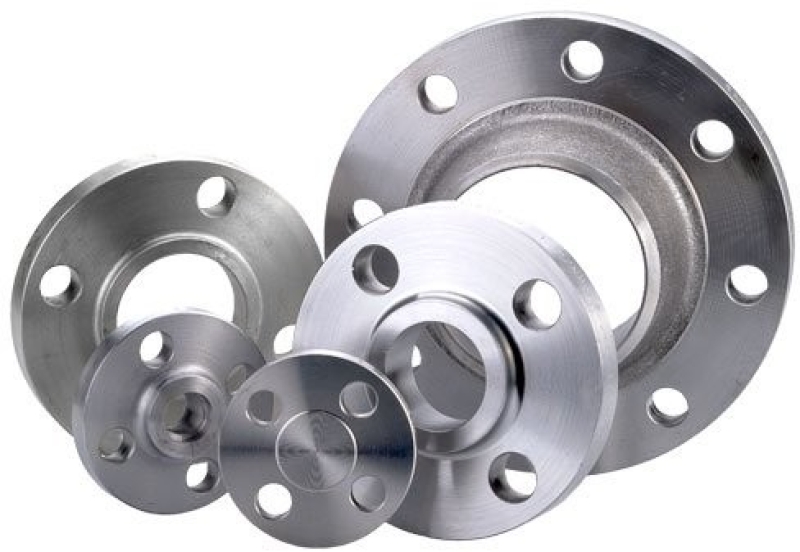

Flanges Industriais

Flanges industriais são anéis ou discos de metal, utilizados para conectar tubos, válvulas, bombas e outros equipamentos, formando sistemas de tubulação seguros e desmontáveis. A conexão é feita por meio de parafusos e porcas, e a vedação é garantida por uma junta colocada entre as faces dos flanges.

Eles são componentes essenciais em diversas indústrias, como a petroquímica, de construção, de óleo e gás. A montagem flangeada facilita a manutenção, inspeção e substituição de partes do sistema, ao contrário das conexões permanentes por solda.

Principais tipos de flanges

Existem diversos tipos de flanges, cada um com características específicas para atender a diferentes necessidades de pressão, temperatura e aplicação:

• Com Pescoço para Solda (Weld Neck): Possui um pescoço cônico que se conecta ao tubo por solda de topo, proporcionando alta resistência e é ideal para aplicações de alta pressão e temperatura.
• Sobreposto (Slip-On): É deslizado sobre o tubo e soldado na parte interna e externa. É mais simples de instalar e tem um custo menor do que o flange com pescoço.
• Cego (Blind): Não possui furo central e é utilizado para fechar a extremidade de um sistema de tubulação ou válvula.
• Com Encaixe para Solda (Socket Weld): O tubo é inserido em um rebaixo do flange e soldado externamente. É adequado para diâmetros pequenos e condições de alta pressão.
• Roscado (Threaded): Possui uma rosca interna e é montado diretamente no tubo sem solda, sendo utilizado em aplicações de baixa pressão ou onde a solda não é possível.
• Solto (Lap Joint): Consiste em duas partes: um flange solto e um anel para solda de topo. A união é feita pelo anel, e o flange gira livremente, facilitando o alinhamento dos furos.

Materiais e faces de vedação

Os flanges são fabricados em diferentes materiais para resistir a ambientes variados:

• Aço carbono: Comum e de excelente custo-benefício.
• Aço inoxidável: Utilizado em ambientes corrosivos.
• Ferro fundido: Adequado para tubos de ferro fundido.

A superfície de vedação do flange, chamada de face, é crucial para a vedação e o desempenho. Os tipos mais comuns são:

• Face com Ressalto (RF): É o tipo mais comum e econômico.
• Face Plana (FF): Usada para aplicações de baixa pressão.
• Face com Macho e Fêmea (M&F): Proporciona uma conexão mais segura.

Normas e padrões

A fabricação e o uso de flanges seguem normas rigorosas para garantir a segurança e a compatibilidade:

• ASME B16.5

  : Norma americana para flanges de tubos e conexões.

• DIN/EN 1092-1

  : Padrão europeu para flanges.

• NBR 7675

  : Norma brasileira que também padroniza flanges.

Aplicações

Flanges são amplamente utilizados em:

• Indústria química
• Indústria de óleo e gás
• Usinas de energia
• Sistemas de tratamento de água
• Construção naval
